Gordon Grid Max™

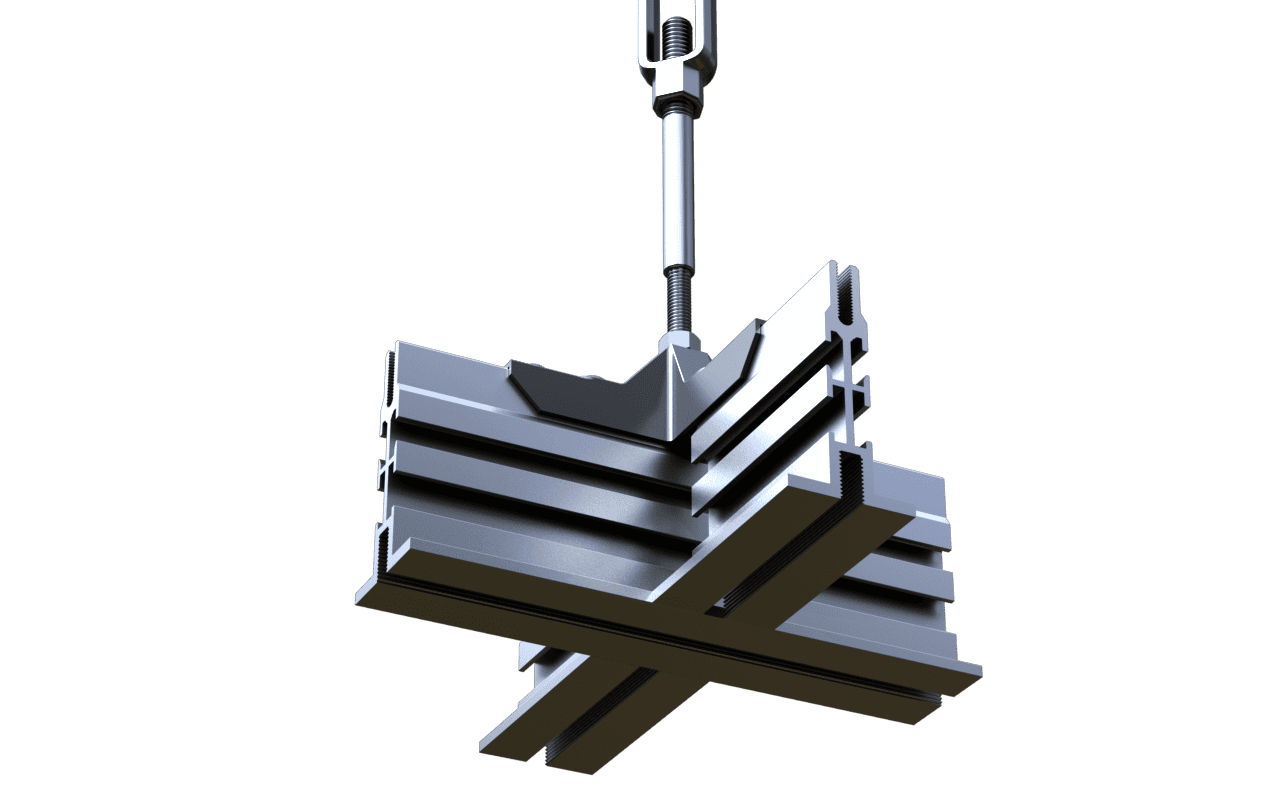

Gordon Grid Max™, 4, 6 ve 8 feet açıklıklar için geliştirilen yüksek taşıma kapasiteli alüminyum yapısal tavan sistemidir. Çelik veya prekast yapılarda, veri merkezlerinin üstten taşınan tesisat ve ekipman yüklerini destekler.
Hiper ölçekli veri merkezleri için

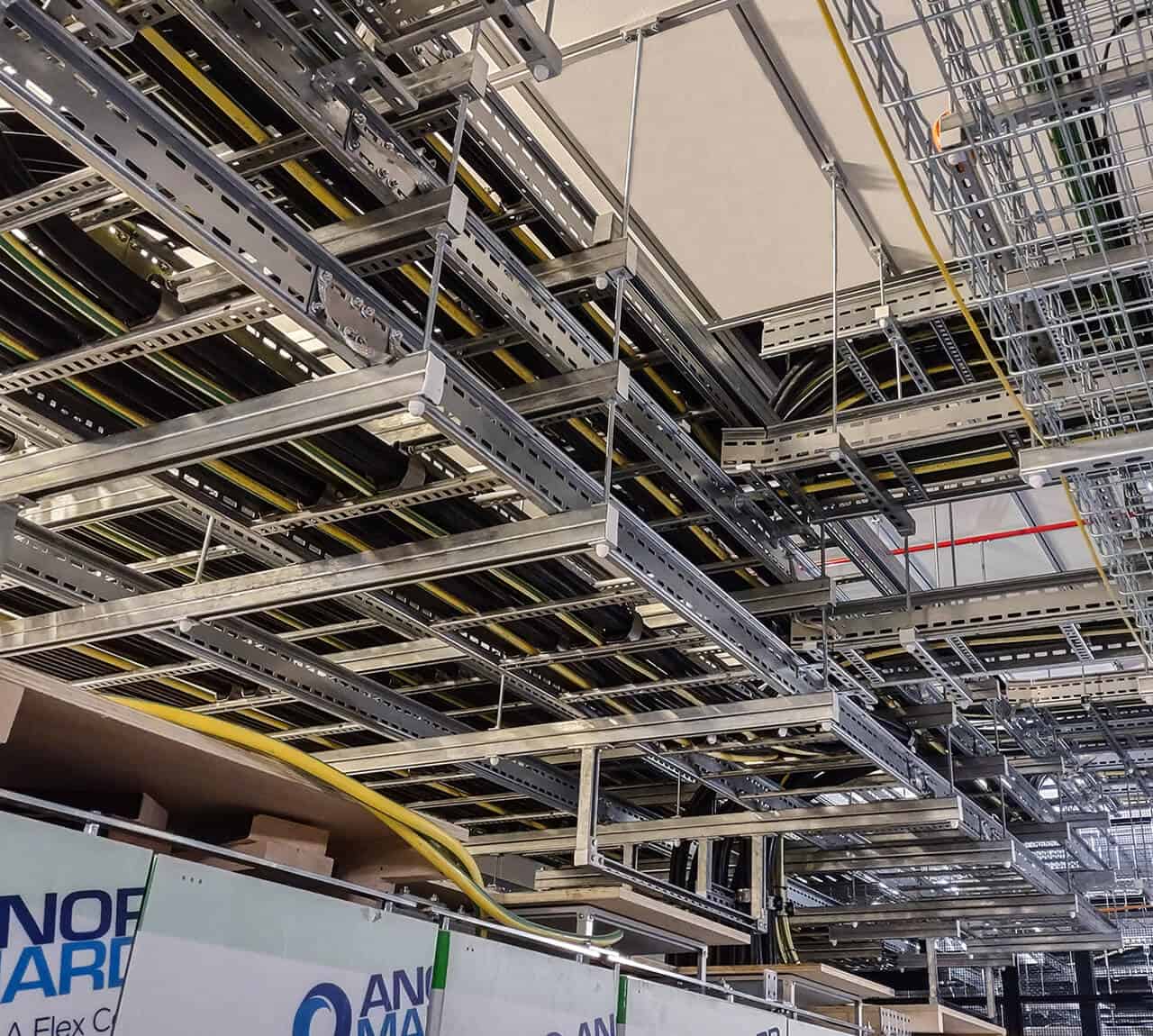

Hiper ölçekli ve bulut veri merkezlerinde artan rack bağlantıları ve güç yükleri, veri salonundaki üstten taşıma altyapısından daha yüksek kapasite gerektirir. Yükseltilmiş döşeme kullanımının azalması da tavan üzerinde daha açık bir tesisat boşluğuna ihtiyaç doğurur. Gordon Grid Max™ bu ihtiyaçlar için geliştirilmiştir.

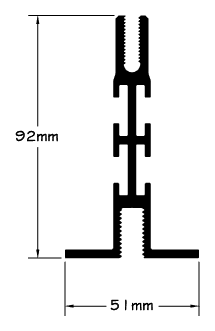

Metrik — EMEA
|
Ana taşıyıcı T profili aralığı |
Askı aralığı |
İzin verilen maksimum sehim |

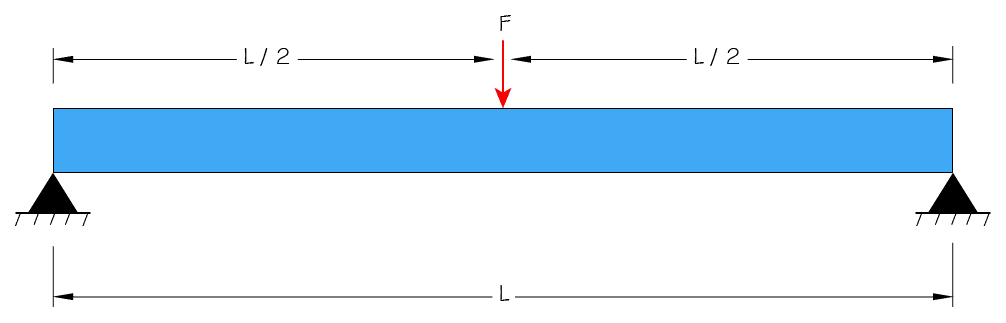

Orta açıklıkta maksimum noktasal statik yük |
|---|---|---|---|
|
1200 mm |
600 mm x 600 mm |
L/360 (1.44 mm) |
1443 kg |
|
1200 mm |
1200 mm x 1200 mm |
L/360 (3.33 mm) |
415.73 kg |
|
1200 mm |
1200 mm x 1800 mm |
L/360 (5 mm) |
183 kg |
|
1200 mm |
1200 mm x 2400 mm |
L/360 (6.66 mm) |
104 kg |
* Yıldızlı yük değeri, T profilinin maksimum akma dayanımında verilmiştir.

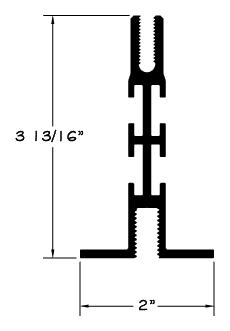

Imperial — Kuzey Amerika
|
Ana taşıyıcı T profili aralığı |
Askı aralığı |
İzin verilen maksimum sehim |
Orta açıklıkta maksimum noktasal statik yük |
|---|---|---|---|
|
48″ |
48″ x 48″ |
L/180 (.266″) |
1965 lbs * |
|
48″ |
48″ x 72″ |
L/180 (.4″) |
1089 lbs |
|
48″ |
48″ x 48″ |
L/360 (.133″) |
1217 lbs |
* Yıldızlı yük değeri, T profilinin maksimum akma dayanımında verilmiştir.
